Konfiigurasi, Analisis, dan Evaluasi Bandwidth
> Konfigurasi
- Masuk ke menu Queues

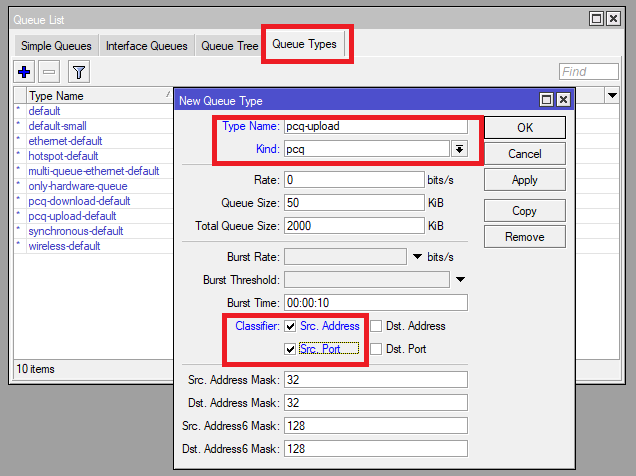

masuk ke tab Queue Types, klik ikon (+)
ubah Type Name menjadi “pcq-upload” dan Kind menjadi “pcq”. Checklist “Src. Address” dan “Src. Port” pada Classifier, apply dan ok.

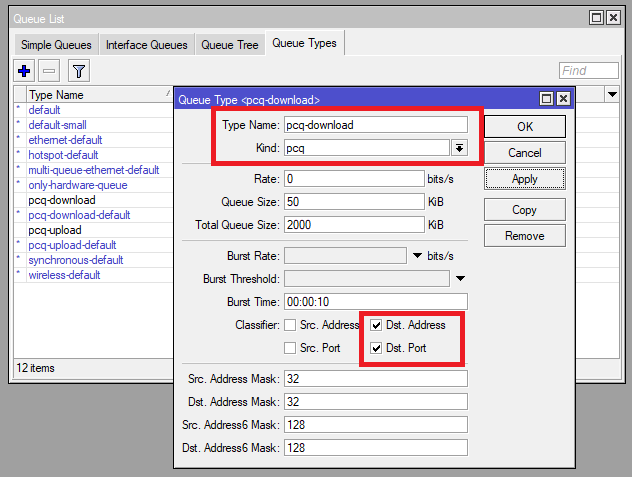

kemudian klik ikon (+) lagi,
ubah Type Name menjadi “pcq-download” dan Kind menjadi “pcq”. Checklist “Dst. Address” dan “Dst. Port” pada Classifier, apply dan ok.

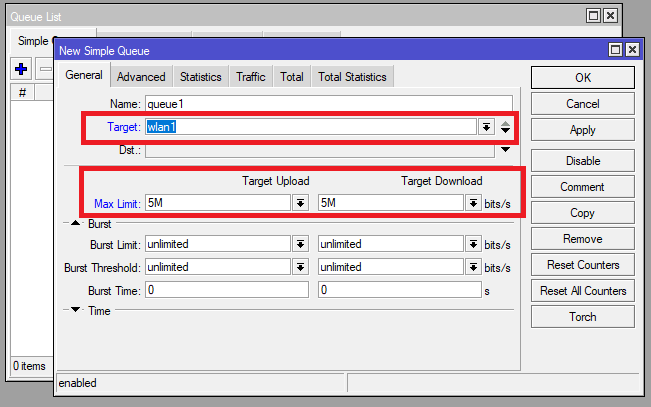

2. masuk ke tab Simple Queue, klik ikon (+)
pilih target yang mau dibatasi bandwidth-nya. Ubah max limit untuk target upload dan target download

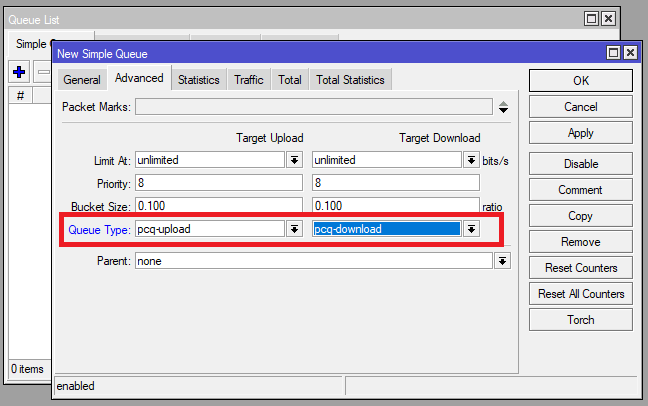

masuk ke tab Advanced, ubah Queue Type untuk target upload dan download sesuai dengan Queue Types yang telah dibuat sebelumnya

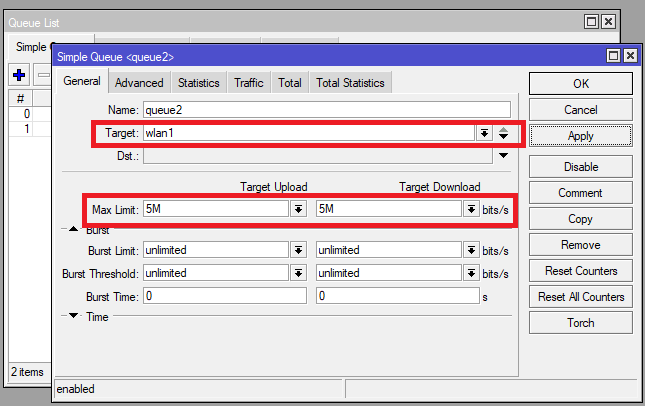

kemudian klik ikon (+) lagi,
pilih target yang mau dibatasi bandwidth-nya. Ubah max limit untuk target upload dan target download

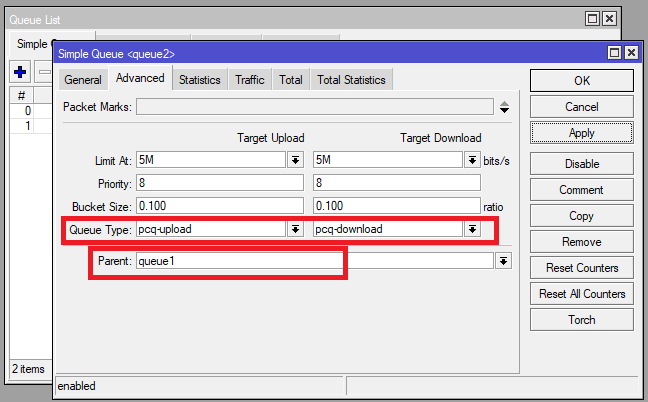

masuk ke tab Advanced, ubah Queue Type untuk target upload dan download sesuai dengan Queue Types yang telah dibuat sebelumnya. Arahkan Parent pada simple queue yang pertama dibuat, apply dan ok.
Analisis Kebutuhan Bandwidth
Pengertian Bandwidth, Throghtout
Bandwidth adalah suatu ukuran dari banyaknya informasi yang dapat mengalir dari suatu tempat ke tempat lain dalam suatu waktu tertentu. Bandwidth dapat dipakai untuk mengukur baik aliran data analog maupun aliran data digital.
Troughput adalah bandwidth yang sebenarnya (aktual) yang diukur dengan satuan waktu tertentu dan pada kondisi jaringan tertentu yang digunakan untuk melakukan transfer file dengan ukuran tertentu.
Kebutuhan Bandwidth dalam JaringanAda dua langkah dasar dalam menghitung bandwidth:
1.Menentukan jumlah bandwidth jaringan yang sudah ada.
2.Menentukan penggunaan rata-rata aplikasi tertentu.
Kedua langkah ini harus dinyatakan dalam Bps. Jika jaringan Anda dalah GbE (Gigabyte Ethernet), berarti tersedia 125,000,000 Bps. Ini dihitung dengan mengambil 1000 Mbps (untuk jaringan Gigabit); yang setara dengan 1 milyar (1,000,000,000) bps dan membaginya dengan 8 untuk mendapatkan byte.
(1,000,000,000 bps / 8 = 125,000,000 Bps)
Keragaman Kebutuhan Bandwidth sesuai Kebutuhan
Bandwidth mengacu pada data rate yang didukung oleh koneksi jaringan yang terhubung ke jaringan. Ia biasanya diekspresikan dalam istilah bit per sekon (bps), atau kadangkala byte per sekon (Bps). Bandwidth jaringan mewakili kapasitas koneksi jaringan, walaupun penting untuk memahami beda antara throughput secara teoretis dan hasil nyatanya. Misalnya, jaringan Ethernet Gigabit 1000BASE-T (yang menggunakan kabel UTP – unshielded twisted-pair) secara teoretis mendukung 1,000 megabit per sekon (Mbit/s), tapi level ini tidak pernah bisa dicapai dalam prakteknya karena perangkat keras dan sistem perangkat lunak yang digunakannya. Inilah yang menjadi tantangan dalam menghitung bandwidth.Setelah memastikan besar bandwidth jaringan, Anda perlu menentukan berapa banyak bandwidth yang digunakan aplikasi. Gunakan network analyzer untuk mendeteksi angka Bps dari aplikasi yang dikirim melintasi jaringan. Untuk itu, Anda perlu mengaktifkan kolom Cumulative Bytes pada network analyzer.
Pengertian Bandwidth, Throghtout
Bandwidth adalah suatu ukuran dari banyaknya informasi yang dapat mengalir dari suatu tempat ke tempat lain dalam suatu waktu tertentu. Bandwidth dapat dipakai untuk mengukur baik aliran data analog maupun aliran data digital.
Troughput adalah bandwidth yang sebenarnya (aktual) yang diukur dengan satuan waktu tertentu dan pada kondisi jaringan tertentu yang digunakan untuk melakukan transfer file dengan ukuran tertentu.
Kebutuhan Bandwidth dalam JaringanAda dua langkah dasar dalam menghitung bandwidth:
1.Menentukan jumlah bandwidth jaringan yang sudah ada.
2.Menentukan penggunaan rata-rata aplikasi tertentu.
Kedua langkah ini harus dinyatakan dalam Bps. Jika jaringan Anda dalah GbE (Gigabyte Ethernet), berarti tersedia 125,000,000 Bps. Ini dihitung dengan mengambil 1000 Mbps (untuk jaringan Gigabit); yang setara dengan 1 milyar (1,000,000,000) bps dan membaginya dengan 8 untuk mendapatkan byte.
(1,000,000,000 bps / 8 = 125,000,000 Bps)
Keragaman Kebutuhan Bandwidth sesuai Kebutuhan
Bandwidth mengacu pada data rate yang didukung oleh koneksi jaringan yang terhubung ke jaringan. Ia biasanya diekspresikan dalam istilah bit per sekon (bps), atau kadangkala byte per sekon (Bps). Bandwidth jaringan mewakili kapasitas koneksi jaringan, walaupun penting untuk memahami beda antara throughput secara teoretis dan hasil nyatanya. Misalnya, jaringan Ethernet Gigabit 1000BASE-T (yang menggunakan kabel UTP – unshielded twisted-pair) secara teoretis mendukung 1,000 megabit per sekon (Mbit/s), tapi level ini tidak pernah bisa dicapai dalam prakteknya karena perangkat keras dan sistem perangkat lunak yang digunakannya. Inilah yang menjadi tantangan dalam menghitung bandwidth.Setelah memastikan besar bandwidth jaringan, Anda perlu menentukan berapa banyak bandwidth yang digunakan aplikasi. Gunakan network analyzer untuk mendeteksi angka Bps dari aplikasi yang dikirim melintasi jaringan. Untuk itu, Anda perlu mengaktifkan kolom Cumulative Bytes pada network analyzer.
> Evaluasi
Mengevaluasi manajemen bandwidth
MANAJEMEN TRAFFIC
Beberapa Definisi Manajemen Traffic
Menurut CCITT Manajemen Traffic adalah fungsi pengawasan terhadap unjuk kerja jaringan dan pengambilan tindakan untuk mengendalikan aliran trafik agar diperoleh kapasitas jaringan dengan pengoperasian yang maksimum.
Sementara menurut Kornel Terplan Manajemen Traffic adalah upaya koordinasi dan distribusi sumber daya (resource) untuk melakukan rencana, analisa, evaluasi, desain, administrasi, dan pengembangan jaringan sehingga diperoleh kualitas layanan yang baik dan kapasitas yang optimal.
Suatu jaringan dapat dikatakan traffiknya padat atau tinggi, apabila banyak host yang melakukan koneksi ke server didalam jaringan tersebut. Jika trafik padat, hal yang bias terjadi ?
Koneksi lambat
Koneksi terputus
Kerusakan pada perangkat Jaringan
Manajemen Traffic
Manajemen lalu lintas jaringan adalah sebuah pekerjaan untuk memelihara seluruh sumber jaringan dalam keadaan baik.
Sebagai contoh :
Komunikasi suara (seperti VoIP/IP Telephony) serta video streaming dapat membuat pengguna frustrasi ketika paket data aplikasi tersebut dialirkan di atas jaringan dengan bandwidth yang tidak cukup, dengan latency yang tidak dapat diprediksi, atau jitter yang berlebih.
Bandwidth : Besaran yang menunjukkan seberapa banyak data yang dapat dilewatkan dalam koneksi melalui sebuah network.
Latency : Jumlah waktu yang diperlukan data untuk berpindah dalamsuatu jaringan.
Jitter : Perbedaan waktu antara DESTINATION dengan SOURCE.
Masalah Traffic pada Jaringan
Menurut pengertian tradisional atau yang biasa terjadi, meliputi:
Masalah kemacetan (kongesti)
Beban berlebih (overload)
Proses Routing
Menurut pengertian yang lebih modern, selain 3 hal masalah trafik tersebut, juga meliputi:
Proses pemeliharaan
Proses perencanaan
Proses administrasi
Proses pengembangan Jaringan
MANAJEMEN BANDWITH
Pengertian Bandwidth
Bandwidth adalah besaran yang menunjukkan seberapa banyak data yang dapat dilewatkan dalam koneksi melalui sebuah network. Istilah ini berasal dari bidang teknik listrik, di mana bandwidth yang menunjukkan total jarak atau berkisar antara tertinggi dan terendah sinyal pada saluran komunikasi (band).
Banyak orang awam yang kadang menyamakan arti dari istilah Bandwidth dan Data Transfer, yang biasa digunakan dalam internet, khususnya pada paket – paket web hosting. Bandwidth sendiri menunjukkan volume data yang dapat di transfer per unit waktu.
Sedangkan Data Transfer adalah ukuran lalu lintas data dari website. Lebih mudah kalau dikatakan bahwa bandwidth adalah rate dari data transfer. Di dalam jaringan komputer, bandwidth sering digunakan sebagai suatu sinonim untuk data transfer rate yaitu jumlah data yang dapat dibawa dari sebuah titik ke titik lain dalam jangka waktu tertentu (pada umumnya dalam detik).
Jenis bandwidth ini biasanya diukur dalam bps (bits per second). Adakalanya juga dinyatakan dalam Bps (bytes per second). Secara umum, koneksi dengan bandwidth yang besar/tinggi memungkinkan pengiriman informasi yang besar seperti pengiriman gambar/images dalam video presentation.
Jenis - jenis bandwidth
Terdapat dua jenis bandwidth yaitu :
1. Digital Bandwidth: Digital Bandwidth adalah jumlah atau volume data yang dapat dikirimkan melalui sebuah saluran komunikasi dalam satuan bits per second tanpa distorsi.
2. Analog Bandwith: Analog Bandwidth adalah perbedaan antara frekuensi terendah dengan frekuensi tertinggi dalam sebuah rentang frekuensi yang diukur dalam satuan Hertz (Hz) atau siklus per detik, yang menentukan berapa banyak informasi yang bisa ditransimisikan dalam satu saat.
Pengertian Manajemen Bandwidth
- Management Bandwith, adalah suatu alat yang dapat digunakan untuk management dan mengoptimalkan berbagai jenis jaringan dengan menerapkan layanan Quality Of Service (QoS) untuk menetapkan tipe-tipe lalulintas jaringan. sedangkan QoS adalah kemampuan untuk menggambarkan suatu tingkatan pencapaian didalam suatu sistem komunikasi data.
- Manajemen Bandwidth adalah pengalokasian yang tepat dari suatu bandwidth untuk mendukung kebutuhan atau keperluan aplikasi atau suatu layanan jaringan. Pengalokasian bandwidth yang tepat dapat menjadi salah satu metode dalam memberikan jaminan kualitas suatu layanan jaringan QoS = Quality Of Services).
- Manajemen Bandwidth adalah proses mengukur dan mengontrol komunikasi (lalu lintas, paket) pada link jaringan, untuk menghindari mengisi link untuk kapasitas atau overfilling link, yang akan mengakibatkan kemacetan jaringan dan kinerja yang buruk.
Maksud dari manajemen bandwidth ini adalah bagaimana kita menerapkan pengalokasian atau pengaturan bandwidth dengan menggunakan sebuah PC Router Mikrotik. Manajemen bandwith memberikan kemampuan untuk mengatur Bandwidth jaringan dan memberikan level layanan sesuai dengan kebutuhan dan prioritas sesuai dengan permintaan pelanggan.
Simple Queues
Queues adalah menu pada winbox dimana kita dapat memanagement bandwith pada suatu komputer client yang sesuai dengan keinginan admin. Dimana computer client di batasi akses upload dan download ke jaringan internet.
Manajemen Bandwith pada RouterOS Mikrotik
Pada sebuah jaringan yang mempunyai banyak client, diperlukan sebuah mekanisme pengaturan bandwidth dengan tujuan mencegah terjadinya monopoli penggunaan bandwidth sehingga semua client bisa mendapatkan jatah bandwidth masing-masing. QOS(Quality of services) atau lebih dikenal dengan Bandwidth Manajemen, merupakan metode yang digunakan untuk memenuhi kebutuhan tersebut. Pada RouterOS Mikrotik penerapan QoS bisa dilakukan dengan fungsi Queue.
Limitasi Bandwidth Sederhana
Cara paling mudah untuk melakukan queue pada RouterOS adalah dengan menggunakan Simple Queue. Kita bisa melakukan pengaturan bandwidth secara sederhana berdasarkan IP Address client dengan menentukan kecepatan upload dan download maksimum yang bisa dicapai oleh client.
Beberapa Definisi Manajemen Traffic
Menurut CCITT Manajemen Traffic adalah fungsi pengawasan terhadap unjuk kerja jaringan dan pengambilan tindakan untuk mengendalikan aliran trafik agar diperoleh kapasitas jaringan dengan pengoperasian yang maksimum.
Sementara menurut Kornel Terplan Manajemen Traffic adalah upaya koordinasi dan distribusi sumber daya (resource) untuk melakukan rencana, analisa, evaluasi, desain, administrasi, dan pengembangan jaringan sehingga diperoleh kualitas layanan yang baik dan kapasitas yang optimal.
Suatu jaringan dapat dikatakan traffiknya padat atau tinggi, apabila banyak host yang melakukan koneksi ke server didalam jaringan tersebut. Jika trafik padat, hal yang bias terjadi ?
Koneksi lambat
Koneksi terputus
Kerusakan pada perangkat Jaringan
Manajemen Traffic
Manajemen lalu lintas jaringan adalah sebuah pekerjaan untuk memelihara seluruh sumber jaringan dalam keadaan baik.
Sebagai contoh :
Komunikasi suara (seperti VoIP/IP Telephony) serta video streaming dapat membuat pengguna frustrasi ketika paket data aplikasi tersebut dialirkan di atas jaringan dengan bandwidth yang tidak cukup, dengan latency yang tidak dapat diprediksi, atau jitter yang berlebih.
Bandwidth : Besaran yang menunjukkan seberapa banyak data yang dapat dilewatkan dalam koneksi melalui sebuah network.
Latency : Jumlah waktu yang diperlukan data untuk berpindah dalamsuatu jaringan.
Jitter : Perbedaan waktu antara DESTINATION dengan SOURCE.
Masalah Traffic pada Jaringan
Menurut pengertian tradisional atau yang biasa terjadi, meliputi:
Masalah kemacetan (kongesti)
Beban berlebih (overload)
Proses Routing
Menurut pengertian yang lebih modern, selain 3 hal masalah trafik tersebut, juga meliputi:
Proses pemeliharaan
Proses perencanaan
Proses administrasi
Proses pengembangan Jaringan
MANAJEMEN BANDWITH
Pengertian Bandwidth
Bandwidth adalah besaran yang menunjukkan seberapa banyak data yang dapat dilewatkan dalam koneksi melalui sebuah network. Istilah ini berasal dari bidang teknik listrik, di mana bandwidth yang menunjukkan total jarak atau berkisar antara tertinggi dan terendah sinyal pada saluran komunikasi (band).
Banyak orang awam yang kadang menyamakan arti dari istilah Bandwidth dan Data Transfer, yang biasa digunakan dalam internet, khususnya pada paket – paket web hosting. Bandwidth sendiri menunjukkan volume data yang dapat di transfer per unit waktu.
Sedangkan Data Transfer adalah ukuran lalu lintas data dari website. Lebih mudah kalau dikatakan bahwa bandwidth adalah rate dari data transfer. Di dalam jaringan komputer, bandwidth sering digunakan sebagai suatu sinonim untuk data transfer rate yaitu jumlah data yang dapat dibawa dari sebuah titik ke titik lain dalam jangka waktu tertentu (pada umumnya dalam detik).
Jenis bandwidth ini biasanya diukur dalam bps (bits per second). Adakalanya juga dinyatakan dalam Bps (bytes per second). Secara umum, koneksi dengan bandwidth yang besar/tinggi memungkinkan pengiriman informasi yang besar seperti pengiriman gambar/images dalam video presentation.
Jenis - jenis bandwidth
Terdapat dua jenis bandwidth yaitu :
1. Digital Bandwidth: Digital Bandwidth adalah jumlah atau volume data yang dapat dikirimkan melalui sebuah saluran komunikasi dalam satuan bits per second tanpa distorsi.
2. Analog Bandwith: Analog Bandwidth adalah perbedaan antara frekuensi terendah dengan frekuensi tertinggi dalam sebuah rentang frekuensi yang diukur dalam satuan Hertz (Hz) atau siklus per detik, yang menentukan berapa banyak informasi yang bisa ditransimisikan dalam satu saat.
Pengertian Manajemen Bandwidth
- Management Bandwith, adalah suatu alat yang dapat digunakan untuk management dan mengoptimalkan berbagai jenis jaringan dengan menerapkan layanan Quality Of Service (QoS) untuk menetapkan tipe-tipe lalulintas jaringan. sedangkan QoS adalah kemampuan untuk menggambarkan suatu tingkatan pencapaian didalam suatu sistem komunikasi data.
- Manajemen Bandwidth adalah pengalokasian yang tepat dari suatu bandwidth untuk mendukung kebutuhan atau keperluan aplikasi atau suatu layanan jaringan. Pengalokasian bandwidth yang tepat dapat menjadi salah satu metode dalam memberikan jaminan kualitas suatu layanan jaringan QoS = Quality Of Services).
- Manajemen Bandwidth adalah proses mengukur dan mengontrol komunikasi (lalu lintas, paket) pada link jaringan, untuk menghindari mengisi link untuk kapasitas atau overfilling link, yang akan mengakibatkan kemacetan jaringan dan kinerja yang buruk.
Maksud dari manajemen bandwidth ini adalah bagaimana kita menerapkan pengalokasian atau pengaturan bandwidth dengan menggunakan sebuah PC Router Mikrotik. Manajemen bandwith memberikan kemampuan untuk mengatur Bandwidth jaringan dan memberikan level layanan sesuai dengan kebutuhan dan prioritas sesuai dengan permintaan pelanggan.
Simple Queues
Queues adalah menu pada winbox dimana kita dapat memanagement bandwith pada suatu komputer client yang sesuai dengan keinginan admin. Dimana computer client di batasi akses upload dan download ke jaringan internet.
Manajemen Bandwith pada RouterOS Mikrotik
Pada sebuah jaringan yang mempunyai banyak client, diperlukan sebuah mekanisme pengaturan bandwidth dengan tujuan mencegah terjadinya monopoli penggunaan bandwidth sehingga semua client bisa mendapatkan jatah bandwidth masing-masing. QOS(Quality of services) atau lebih dikenal dengan Bandwidth Manajemen, merupakan metode yang digunakan untuk memenuhi kebutuhan tersebut. Pada RouterOS Mikrotik penerapan QoS bisa dilakukan dengan fungsi Queue.
Limitasi Bandwidth Sederhana
Cara paling mudah untuk melakukan queue pada RouterOS adalah dengan menggunakan Simple Queue. Kita bisa melakukan pengaturan bandwidth secara sederhana berdasarkan IP Address client dengan menentukan kecepatan upload dan download maksimum yang bisa dicapai oleh client.
